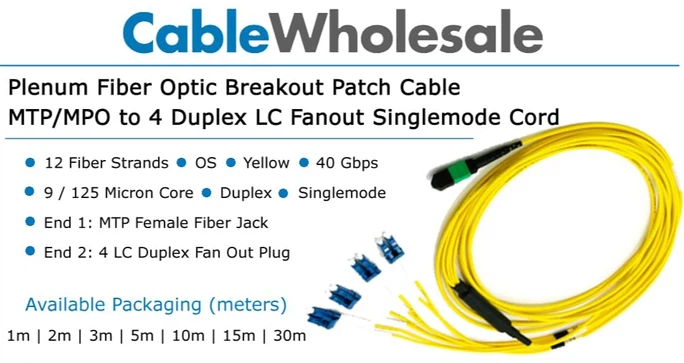

Az MTP-LC átszakítókábelek nagy{0}}sűrűségű, többszálas-gerincrendszereket hidalnak át hagyományos duplex berendezéscsatlakozásokkal. Ezek a kábelek egyetlen 8, 12 vagy 24 szálas MTP csatlakozót alakítanak át több LC duplex csatlakozóvá, lehetővé téve a hatékony átmenetet a különböző hálózati sebességek és berendezéstípusok között.
Hálózati áttelepítési forgatókönyvek
10G–40G hálózati átállás
A 10 gigabites infrastruktúráról 40 gigabitesre való frissítéskor az MTP-ből LC-be vezető kábelek költséghatékony migrációs utat biztosítanak a meglévő berendezések cseréje nélkül. A 8-szálas MTP-LC konfiguráció egy 40 GBASE-SR4 QSFP+ adó-vevőt kapcsol össze négy 10 GBASE-SR SFP+ adó-vevővel, hatékonyan kihasználva az összes szálszálat.
Ez az üzembe helyezési modell 2017{5}}2024 között terjedt el az adatközpontokban, mivel a szervezeteknek egyszerre kellett támogatniuk a régi 10G szervereket és az új 40G switcheket. A kitörési megközelítés szükségtelenné teszi az infrastruktúra teljes cseréjét, és 60-75%-kal csökkenti a beruházási ráfordításokat a teljes rendszerfrissítésekhez képest.
A műszaki megvalósítás párhuzamos optikán alapul, ahol a 40G jel négy független 10G sávra oszlik. Mindegyik sáv 10 Gb/s sebességgel működik többmódusú optikai szálon (OM3 vagy OM4) keresztül, így az átviteli távolság akár 100{8}}150 méter is lehet az üvegszál minőségétől függően. Ez a távolság elegendő a legtöbb adatközponton belüli kapcsolathoz, miközben megőrzi a jel integritását az összes csatornán.
25G–100G migrációs útvonalak
Hasonló elvek érvényesek a 25G hálózatról 100G hálózatra MTP-t használó LC architektúrára való áttéréskor. A QSFP28 100G adó-vevő 8 szálas MTP-kapcsolata négy SFP28 25G adó-vevőre szakad ki az egyes LC duplex csatlakozókon keresztül. Ez a konfiguráció támogatja a növekményes kapacitásbővítést az alkalmazásigények növekedésével.
A hálózati építészek ezt a megközelítést részesítik előnyben, ha az alkalmazásszerverek eltérő sávszélességet igényelnek. A tárolótömbök teljes 100 G átviteli sebességet igényelhetnek, miközben a számítási csomópontok hatékonyan működnek 25 G-on, és az MTP-LC áttörési kábelek mindkét követelményt kielégítik az egységes infrastruktúrán belül.
Nagy{0}}sűrűségű kábelezési környezetek
Helyoptimalizálás adatközpontokban
Az adatközpontok állandó nyomás alatt állnak, hogy maximalizálják a portsűrűséget a korlátozott rack-területen belül. Az MTP–LC áttörési megoldások jelentős helymegtakarítást biztosítanak a hagyományos LC-–-LC kábelezéshez képest. A 12 MTP hátsó porttal és 48 LC elülső porttal rendelkező 1U üvegszálas panel megszilárdítja azt, ami egyébként 4U hagyományos patch panelterületet igényelne.
A sűrűségelőny a léptékben kifejezettebbé válik. A 24 szálas MTP konfigurációk használatával egyetlen 1U-os ház akár 1152 szálszálat is képes kezelni MTP-24 kábeleken keresztül, ami hatszor akkora kapacitást jelent, mint a duplex LC rendszerek. Ez a helyhatékonyság közvetlenül csökkenti a rackköltségeket, jobb légáramlást és egyszerűsített kábelkezelést jelent.
A valós{0}}megvalósítások azt mutatják, hogy a nagy-sűrűségű MTP-telepítések 65-80%-kal csökkentik a kábelút torlódását. Kevesebb különálló kábel egyszerűbb hibaelhárítást, gyorsabb mozgatást,-hozzáadások-és a folyamatos karbantartás alacsonyabb munkaerőköltségét jelenti. A hálózati csapatok 40-60%-kal csökkentik a kábelek telepítési idejét, ha MTP gerinchálózatot telepítenek LC-kitöréssel a pont-pont LC-kábelezéshez képest.
Strukturált kábelezési architektúrák
Az MTP-LC átszakítókábelek kiválóak a strukturált kábelezési környezetekben, ahol állandó gerinchálózati kapcsolatok csatlakoznak a rugalmas hozzáférési rétegű berendezésekhez. Az MTP-oldal kazettákban vagy patch panelekben végződik, amelyek az épület állandó infrastruktúrájaként szolgálnak, míg az LC-kitörések gyakran változó berendezésszintű{1}}kapcsolatot biztosítanak.
Ez az architektúra elválasztja a stabil infrastruktúrát (az MTP gerinchálózatot) a dinamikus kapcsolattól (LC-kitörési lábak). A berendezések cseréjekor vagy áthelyezésekor a technikusok csak az LC-csatlakozásokat kezelik, miközben a nagy-szál-számú MTP-törzs zavartalan marad. Ez a megközelítés csökkenti a drága fővezetékek kopását, és megőrzi a hálózat hosszú távú -megbízhatóságát.
Berendezés-kompatibilitási követelmények
Adó-vevő interfész illesztése
Az MTP-LC kábelek a modern párhuzamos optikai adó-vevők és a régebbi berendezések közötti interfész eltérést orvosolják. A jelenlegi 40G és 100G rövidtávú adó-vevők (SR4, CSR4) 8-12 szálas párhuzamos átvitelt támogató MTP/MPO interfésszel rendelkeznek. Eközben a 10G és 25G berendezések telepített bázisa túlnyomórészt LC duplex csatlakozókat használ.
NélkülMTP Breakout kábelmegoldások esetén ezeknek a különböző interfésztípusoknak a csatlakoztatása költséges médiakonverziós berendezést vagy teljes adó-vevő cserét igényelne. A kiszakadó kábel közvetlen optikai csatlakozást biztosít, kiküszöbölve az aktív konverziós rétegeket és a hozzájuk kapcsolódó költségeket, energiafogyasztást és hibapontokat.
A konkrét adó-vevő kompatibilitás számít az MTP–LC konfigurációk kiválasztásakor. Például a 40 GBASE-SR4 adó-vevők 8 szálas MTP-kapcsolatot igényelnek, amelyek négy LC duplex párra szakadnak ki. A kábelnek meg kell felelnie az adó-vevő polaritási követelményeinek (jellemzően B típus a párhuzamos optikai alkalmazásokhoz), hogy az adási sávok megfelelően illeszkedjenek a vételi sávokhoz a kapcsolaton keresztül.
Kapcsolóport kitörési képességek
A Cisco, Arista, Juniper és mások modern adatközponti kapcsolói támogatják a portkitörési konfigurációkat, amelyek lehetővé teszik, hogy egyetlen 40G vagy 100G-os port több, alacsonyabb sebességű{2}}portként működjön. Ha a kapcsolókonfiguráción keresztül engedélyezve van, egy 40G QSFP+ port négy független 10G interfésszé válik, vagy egy 100G QSFP28 port négy 25G portra oszlik.
Az MTP–LC átszakítókábelek fizikailag lehetővé teszik ezeket a szoftveres{0}}portfelosztásokat. Az MTP-csatlakozó a nagy-sebességű QSFP adó-vevőhöz csatlakozik, míg az egyes LC-párok külön-külön hálózati eszközökhöz csatlakoznak, így négy független adatút jön létre. Ez a rugalmasság lehetővé teszi a hálózatüzemeltetők számára, hogy a sávszélesség-kiosztást a tényleges alkalmazásigényekhez igazítsák, ahelyett, hogy a rendelkezésre álló portsebességekhez igazodnának.
A megvalósításhoz hardverképességre (MTP-LC kábel) és szoftverkonfigurációra is szükség van. A kapcsolóknak támogatniuk kell a kitörési módot bizonyos portoknál, amelyek általában parancssori felületen vagy felügyeleti szoftveren keresztül konfigurálhatók. Nem minden kapcsolómodell támogatja a kitörést minden porton, így a kompatibilitás ellenőrzése a telepítés előtt megakadályozza az integrációs problémákat.
A rosttípus szempontjai
Többmódú és egymódú-módú telepítések
A többmódusú és egy{0}}módú MTP-LC-kábelek közötti választás elsősorban az átviteli távolság követelményeitől függ. Az OM3 vagy OM4 szálat használó többmódusú konfigurációk megfelelnek a 100{6}}400 méternél kisebb távolságú adatközponti alkalmazások többségének. Ezek a telepítések az olcsóbb, 850 nm-es optikát és az egyszerűsített csatlakozópolírozási követelményeket kínálják.
Az OM4 multimódusú optikai szál, amely a leggyakoribb választás az MTP–LC áttörési alkalmazásokhoz 2024-2025-ben, támogatja a 40 GBASE-SR4-et 150 méterig és a 100 GBASE-SR4-et 100 méterig. A következő -generációs OM5 szál kissé megnöveli ezeket a távolságokat, miközben támogatja a rövidhullámú hullámhosszosztásos multiplexelést (SWDM), bár az OM4 továbbra is a domináns szabvány a költség-teljesítmény egyensúly tekintetében.
Az egy-módusú MTP-LC átszakítókábelek hosszabb-távolságú alkalmazásokra szolgálnak, amelyek meghaladja a többmódusú képességeket. Az egyetemi összeköttetések, a nagyvárosi-körzeti összeköttetések és a több kilométeres épületek közötti-kapcsolatok egy-módusú optikai szálat igényelnek 1310 vagy 1550 nm-es optikával. A szigorúbb tűréshatárok és a precíziós csatlakozókövetelmények miatt azonban az egymódusú-telepítések 2-3-szor többe kerülnek, mint a többmódusúak.
Csatlakozó polaritáskezelés
A megfelelő polaritáskezelés biztosítja, hogy az átvitt jelek a megfelelő vevőszálakat elérjék az MTP-LC kapcsolaton keresztül. Az iparág három polaritási módszert szabványosít (A típus, B típus, C típus) a különböző alkalmazási forgatókönyvekhez. A B típusú polaritás dominál a 40G/100G kitörési alkalmazásoknál, mivel konzisztens szálpozíciókat tart fenn a 12 szálas MTP-csatlakozótól minden LC duplex páron keresztül.
A polaritáshibák teljes kapcsolathibát vagy részleges csatornavesztést okoznak, ezért a telepítés során az ellenőrzés elengedhetetlen. A csatlakozó kulcspozícióinak szemrevételezése, a szálszámozás és a megfelelő vizsgálati eljárások használata megakadályozza a költséges hibaelhárítást a telepítés után. Sok szervezet színkóddal-különböző polaritástípust alkalmaz, hogy megakadályozza az inkompatibilis kábelek keveredését ugyanazon a rendszeren belül.
Telepítési és telepítési tényezők
Elő-megszűnt vs. terep-megoldások
Az előre lezárt MTP–LC kiszakítókábelek a gyárból érkeznek, minden csatlakozóval felszerelt, tesztelt és tanúsított. Ez a plug-and{-play megközelítés kiküszöböli a terepbezárási munkát, csökkenti a telepítési hibákat, és egyenletes teljesítményt biztosít a gyártói garanciák mellett. A gyári tesztelés biztosítja, hogy a bekötési veszteség, a visszatérési veszteség és a polaritás megfeleljen az előírásoknak, mielőtt a kábel elérné a telepítési helyet.
Az alternatív -mezőbezárás- speciális eszközöket, képzett technikusokat és időigényes{2}} tesztelési eljárásokat igényel. Míg a mezőlezárás hossz-rugalmasságot kínál, a készségkövetelmények és a minőségi változékonyság miatt az előre lezárt megoldások előnyösebbek a legtöbb MTP-nél, mint LC-nél. A telepítési időbeli különbségek jelentősek: az előre lezárt kábelek telepítése és ellenőrzése 5-15 percet vesz igénybe, míg a helyszíni lezárás 2-4 órát vesz igénybe csatlakozónként.
A költségelemzés előnyben részesíti az előre befejezett megoldásokat{0}}a legkisebb telepítések kivételével. Bár az egységköltségek magasabbak, mint a nyers kábelek és csatlakozók, a terepi munka, a tesztberendezések és a lezárási hibák miatti esetleges utómunkálatok kiküszöbölése 30-50%-os teljes költségmegtakarítást eredményez a tipikus projektekben.
Kábelkezelés és -útválasztás
Az MTP-LC-kiszakítókábelek egyedülálló kábelkezelési kihívásokat jelentenek az egyetlen törzsről több LC-szárra való átállás miatt. A kitörési pont megfelelő helyet igényel a ventilátorhoz és a feszültségmentesítéshez, hogy elkerülje a szálkárosodást. A speciális kitörő csizmák elosztják a feszültséget a szálkötegben, megvédve az egyes szálakat a túlzott meghajlástól vagy feszültségtől.
A megfelelő elvezetés biztosítja a minimális hajlítási sugarat a kábel teljes hosszában. Az MTP-LC kábelek általában 10-15-szörös kábelátmérőt adnak meg terhelt ívekhez (telepített és rögzített), és 20-szoros átmérőt a tehermentes beépítési ívekhez. Ezen előírások megsértése jelgyengülést, megnövekedett beillesztési veszteséget és potenciális szálszakadásokat okoz, amelyek időszakos vagy állandó kapcsolathibaként nyilvánulnak meg.
A hatékony kábelkezelési stratégiák elválasztják az MTP trönk útválasztást az LC kitörési láb kezelésétől. A törzs nagy-kapacitású utakon halad az elosztási pontokig, ahol a megfelelő térrel rendelkező ellenőrzött zónákban történik a kitörés. Az LC lábak ezután a szabványos kábelkezelésen keresztül az egyes berendezések csatlakozásaihoz vezetnek, így a komplex ventilátor rendszert és karbantartható marad.
Teljesítmény- és megbízhatósági tényezők
Beillesztési veszteség-költségvetések
Minden optikai kapcsolat beillesztési veszteséggel jár, amelynek a megbízható működés érdekében a kapcsolat költségvetési korlátain belül kell maradnia. Az MTP-LC átszakítókábelek csatornánként két csatlakozó interfészt adnak (egy MTP és egy LC), amelyek mindegyike 0,35-0,75 dB tipikus beillesztési veszteséggel jár. A további toldások vagy közbenső csatlakozások tovább csökkentik a rendelkezésre álló veszteséghatárt.
40 GBASE-SR4 esetén az OM4 optikai szálon az IEEE specifikáció legfeljebb 1,5 dB beillesztési veszteséget tesz lehetővé. A tipikus MTP-LC áttörés 0,5-1,0 dB-t fogyaszt, így marad hely a patch zsinóroknak, kazettáknak és a szálas üzem veszteségeinek. A veszteség költségvetésének túllépése bithibákat, hivatkozási csapkodást vagy teljes kapcsolati hibát okoz, különösen a megadott maximális távolságok esetén.
A jó hírű A prémium "elit" vagy "alacsony -veszteségű" változatok tovább csökkentik a beillesztési veszteséget páronként 0,15 dB-re, ami értékes hosszú kapcsolatokban vagy több csatlakozási ponttal rendelkező rendszerekben, ahol a decibel minden töredéke számít.
Környezeti tartósság
A szabványos MTP-LC kábelek stabil hőmérsékletű és páratartalmú, szabályozott adatközponti környezetekhez illeszkednek. Az igényesebb alkalmazásokhoz speciális változatokra van szükség: a légterelő-besorolású kábelek megfelelnek a tűzbiztonsági előírásoknak, míg a kültéri-besorolt változatok ellenállnak a szélsőséges hőmérsékleteknek, nedvességnek és UV-sugárzásnak.
A páncélozott MTP-LC átszakítókábelek mechanikai védelmet nyújtanak zúzódásveszélyes vagy gyakori kezelésű környezetben. Az acél- vagy aramidszál-erősítés 5-10-szeresére növeli a szakítószilárdságot a szabványos kábelekhez képest, így megakadályozza a sérüléseket a telepítés során vagy a véletlen érintkezésből. A kiegészítő védelem megnövekedett költségekkel és csökkentett rugalmassággal jár, ahol a fizikai rugalmasság felülmúlja a kezelési kényelmet.
Az ipari és kültéri MTP-LC telepítések IP68-as besorolású, időjárásálló csatlakozókat tartalmazhatnak, amelyek tömítik a víz és a por behatolását. Ezek a speciális változatok lehetővé teszik az üvegszálas csatlakozást a távközlési szekrényekben, a távoli antennatelepítésekben és más olyan nehéz környezetekben, ahol a szabványos csatlakozók meghibásodnának.
Költség- és skálázhatósági elemzés
Kezdeti telepítési gazdaságtan
Az MTP-LC áttörési kábelek költségei jelentősen eltérnek a szálak számától, hosszától, a csatlakozó minőségétől és a besorolásoktól függően. Egy 8-szálas OM4 csatlakozós MTP-LC kábel (3 méter) általában 80-150 dollárba kerül a nagyobb gyártóktól, míg a megfelelő 12-szálas változatok 120-200 dollárba kerülnek. Az egymódusú változatok 30-50%-os prémiumot jelentenek a multimódusokhoz képest a szigorúbb gyártási tűréshatároknak köszönhetően.
Összehasonlítva a teljes birtoklási költséget, az MTP és az LC kitörési megoldások kiváló gazdaságosságot biztosítanak közepes léptékben. Négy 10G-s csatlakozás esetén egyetlen MTP-LC-kiszakítókábel használata körülbelül ugyanannyiba kerül, mint négy különálló LC duplex patch kábel és a kapcsolódó infrastruktúra. A kitörési megközelítés azonban jelentős munkaerőt takarít meg a telepítés és az újrakonfigurálás során, miközben lehetővé teszi a jövőbeni 40G-ra való frissítést az adó-vevők cseréjével.
Nagyobb léptékben a költségelőnyök megsokszorozódnak. A 48 10G kapcsolatokat igénylő adatközpont 12 MTP-LC kiszakítókábelt tud telepíteni 48 különálló LC-trönk helyett, ezzel 75%-kal csökkentve a kábelek számát, leegyszerűsítve az infrastruktúrát és arányosan lerövidítve a telepítési időt. A konszolidált megközelítés a folyamatos üzemeltetési költségeket is csökkenti az egyszerűsített karbantartás és a gyorsabb hibaelhárítás révén.
Jövőbeli-ellenőrzési stratégiák
A hálózati infrastruktúra jellemzően 7-10 évvel a nagyobb frissítések előtt működik, így a jövőre való alkalmasság elengedhetetlen a befektetések védelméhez. Az MTP-LC rendszerek kiválóan alkalmazkodnak a technológiai átmenetekhez, mivel a kábelezési infrastruktúra stabil marad, miközben csak az adó-vevők változnak, hogy új sebességeket tegyenek lehetővé.
Egy 8-szálas MTP-gerincet LC-kitörési kazettákkal szerelő adatközpont ma többféle fejlődési utat támogathat: a jelenlegi 40G--tól-4x10G-ig, a jövőbeni 100G-tól-4x25G-ig, vagy akár 400G-tól 4x10-es szálig. Ez a rugalmasság a párhuzamos optikai architektúrából származik, ahol a sebességnövekedés az adó-vevők gyorsabb sávonkénti adatátviteli sebességre történő frissítésével történik, nem pedig teljes kábelcserére.
A valódi jövőbeli-ellenőrzés azonban megköveteli a megfelelő száltípusok kiválasztását a kezdeti üzembe helyezés során. A ma telepített OM4 multimódusú optikai szál 2030-2035-ig támogatja a várható sebességnövekedést a tipikus adatközponti távolságok esetén. A hosszabb infrastruktúra-életciklust tervező szervezeteknek a magasabb kezdeti költségek ellenére is fontolóra kell venniük az OM5-öt vagy az egymódusú optikai szálat{7}}, így biztosítva, hogy a passzív erőmű a következő generációs technológiákat idő előtti csere nélkül alkalmazza.
Gyakran Ismételt Kérdések
Mi a különbség a 8 szálas és a 12 szálas MTP-LC átszakító kábel között?
A 8 szálas MTP-LC konfiguráció az összes szálat hatékonyan használja, pontosan négy duplex LC-párt biztosítva a nyolc szálból. Ez tökéletesen illeszkedik a 40G SR4 és 100G DR4 alkalmazásokhoz, pazarlás nélkül. A 12 szálas változat hat LC duplex párt biztosít, de négy szálat pazarol el, amikor 40 G SR4 adó-vevőket csatlakoztat, amelyek csak nyolc szálat használnak. Válassza a 8 szálast a 40G-os kitörésekhez és a 12-szálast, ha hat különálló LC-csatlakozásra van szüksége, vagy ha berendezése kifejezetten 12-szálas MTP-interfészt igényel.
Használhatok MTP-LC kábeleket 40G és 100G alkalmazásokhoz is?
Az MTP-LC kábelek többféle sebességgel működnek a konfigurációtól függően. Egy 8-szálas kábel támogatja a 40G-to-4x10G vagy a 100G-4x25G közötti kapcsolatokat, csak az adó-vevők cseréjével. A 100GBASE-SR10 azonban 24 szálas MTP-kapcsolatokat igényel, amelyek tíz LC duplex párra szakadnak, más típusú kábel használatával. A kompatibilitás biztosítása érdekében a kábelek kiválasztása előtt mindig ellenőrizze az adott adó-vevő szálszámát és polaritási követelményeit.
Hogyan ellenőrizhetem, hogy az MTP-LC kábel polaritása megfelelő-e az alkalmazásomhoz?
A legtöbb adatközponti alkalmazás B típusú polaritást használ a 40G/100G párhuzamos optikához. Erősítse meg a kábel címkéjén található specifikációt, és hasonlítsa össze az adó-vevő dokumentációjával. Szemrevételezéssel ellenőrizze, hogy az MTP-csatlakozó kulcs pozíciója megegyezik-e az adó-vevő aljzatával (felfelé vagy lefelé). A megerősítéshez használjon vizuális hibakeresőt az egyik végén, miközben ellenőrizze a fénykibocsátást bizonyos LC-csatlakozóknál, biztosítva ezzel, hogy az átviteli szálak a megfelelő vételi pozíciókhoz csatlakozzanak a kapcsolaton keresztül.
Mekkora a maximális távolság az MTP és az LC kiszakítókábelek között?
Maga a kábel nem korlátozza a távolságot,{0}}a csatlakoztatott adó-vevők és a szál típusa határozza meg a maximális fesztávot. Az OM4 multimódusú optikai szál segítségével a 40 GBASE-SR4 eléri a 150 métert, a 100 GBASE-SR4 pedig 100 métert. Az egymódusú változatok megfelelő LR4 vagy ER4 adó-vevőkkel 10-40 kilométert tesznek meg. Az MTP-LC áttörési kábel minimális veszteséggel jár (általában összesen 0,5-1,0 dB), ami kissé csökkenti ezeket a maximális távolságokat, de a legtöbb alkalmazás esetében a specifikáción belül marad.
