A használt eszközökoptikai szálA kommunikációs rendszerek két kategóriába sorolhatók: aktív eszközök és passzív eszközök. Az aktív eszközökön belül fotoelektromos energiaátalakítási folyamat zajlik, míg az ilyen funkcióval nem rendelkezőket passzív eszközöknek nevezzük.
Az optikai passzív eszközök sokféle típusú és különböző funkciójú, energiát{0}}fogyasztó optikai eszközök.
A passzív optikai eszközök két kategóriába sorolhatók: csatlakozási komponensek és funkcionális komponensek: a csatlakozóelemek közé tartoznak a különféle optikai csatlakozók, amelyek az optikai szálak és az optikai szálak, az alkatrészek (berendezések) és az optikai szálak vagy az alkatrészek (berendezések) és alkatrészek (berendezések) összekapcsolására szolgálnak; A funkcionális komponensek közé tartoznak az osztók, csatolók, optikai multiplexerek/demultiplexerek, optikai csillapítók, optikai kapcsolók és optikai leválasztók stb., amelyeket fény felosztására, csatolására, multiplexelésére, csillapítására stb. használnak.
Az optikai szálas kommunikációs rendszerek passzív komponenseivel szemben támasztott általános követelmények a szabványos előírások, az alacsony beillesztési veszteség, a nagy megbízhatóság, a jó ismételhetőség és a külső hatásokkal szembeni ellenállás.

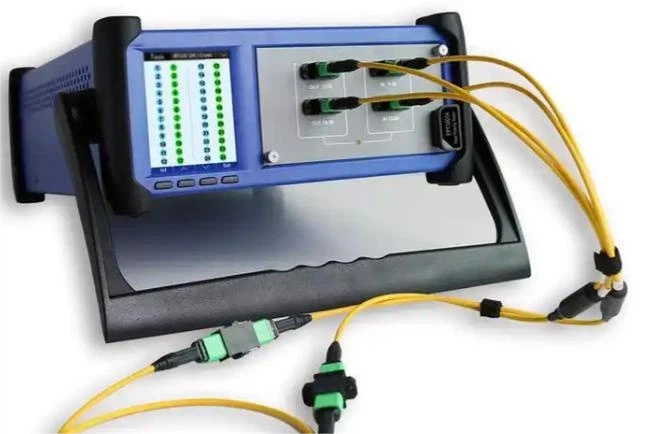

száloptikai csatlakozó
Az optikai szálak csatlakoztatására általában két módszert használnak:
Az egyik megköveteli, hogy két optikai szál (kábel) kapcsolata rögzített és állandó legyen. Az optikai kábelek építésénél, mivel az optikai kábel hossza általában 3 km-en belül van, fúziós splicer-t használnak két optikai kábel biztosítására és összekapcsolására.
A másik az optikai szál és az optikai adó (pigtail), optikai vevő vagy műszer közötti összeköttetés, vagy egy másik optikai szállal való ideiglenes összeköttetés, amihez szükség vanoptikai szálas csatlakozók. Az optikai csatlakozók olyan alkatrészek, amelyek hajlamosak meghibásodásra, és egyben a legszélesebb körben használt passzív alkatrészek.
Az optikai csatlakozó szerkezete
Az optikai csatlakozók elvesztéseA kapcsolat megszakadásának okai két kategóriába sorolhatók: az egyik az optikai szálak toleranciái által okozott eredendő veszteség, mint például a szálmag átmérőjének, törésmutatójának eltérése stb., amint az a 3-30a ábrán látható; a másik a csatlakozó plusz
A szerszámösszeállítás által okozott külső veszteségeket a 3-30b ábra mutatja. Gyakran a külső veszteségek dominálnak, nagyobb arányban a hézagok és az oldalirányú eltolódások okozta veszteségek.
Optikai szálas csatlakozó modellek és paraméterek
Az általánosan használt optikai csatlakozómodellek az FC/PC, FC/APC, SC/PC, SC/APC és ST/PC.
Az optikai szálas csatlakozók fő teljesítménymutatói a következők:
1) Beillesztési veszteség: általában 0,5 dB alatti.
2) Megismételhetőség: azaz a veszteség változása minden egyszeri vagy többszöri be- és kihúzás után általában 0,1 dB-nél kisebb legyen.
3) Cserélhetőség: a veszteség változására vonatkozik, amikor ugyanazon optikai szálas csatlakozó különböző érintkezőit cserélik ki. 0,1 dB-nél kisebbnek kell lennie.
4) Élettartam: vagyis az a dugós-és-húzási idők száma, amely biztosítja, hogy az optikai szálas csatlakozó a fenti veszteségparaméterekkel rendelkezzen, általában ezerszer nagyobbnak kell lennie.
5) Hőmérséklet-teljesítmény: a csatlakozó veszteség változására utal egy bizonyos hőmérsékleti tartományon belül, általában -250 ~ +700 fok között
A tartományon belül a veszteségváltozásnak legfeljebb 0,2 dB-nek kell lennie.
Optikai csillapító
Az optikai csillapító feladata, hogy az optikai teljesítményt előre meghatározott mértékben csillapítsa. Például az optikai vevők nagyon érzékenyek az optikai teljesítmény túlterhelésére, és a bemeneti teljesítményt a vevő dinamikus tartományán belül kell szabályozni a telítettség elkerülése érdekében; az optikai erősítő előtti különböző csatornák bemeneti teljesítményét ki kell egyensúlyozni, hogy egy vagy néhány csatorna bemeneti teljesítménye ne legyen túl nagy, ami az optikai erősítő erősítésének telítését okozza, stb.
(1) Csatolás típusa Megváltoztatja az optikai csatolás méretét a bemeneti és kimeneti szálmagok eltolásával, ezáltal eléri a csillapítás megváltoztatásának célját, amint az a. ábrán látható.
(2) Fényvisszaverő típus A reflektor szögének változtatásával a kibocsátott fény nagysága szabályozható, a b ábrán látható módon.
(3) Abszorpciós típus: A csillapítódarab fényelnyelő anyagból készült, hogy elnyeli és továbbítsa a fényt, ahogy az a c. ábrán látható. Az optikai csillapítók három típusra oszthatók: fix típusú, fokozatos változó típusú és folyamatosan változó típusú.
