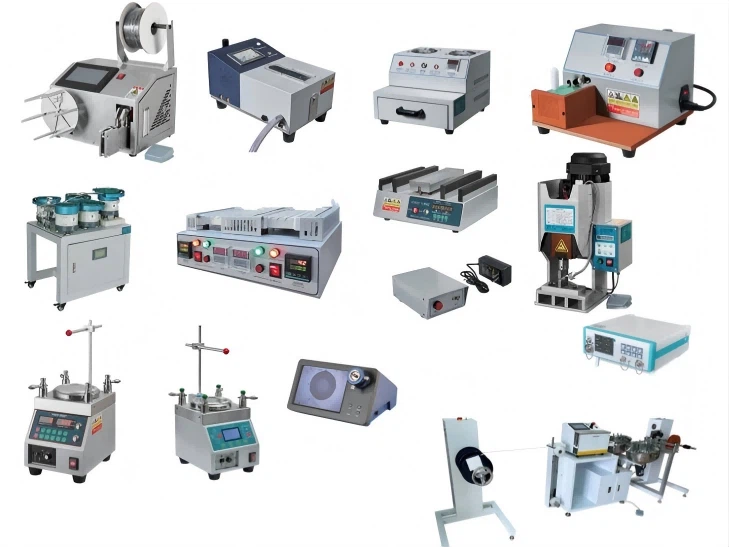

Patchcord gyártósor: Vevői útmutató
Egy 1 méteres SC szimplex jumper egyes szállítóktól 2 dollárért, másoktól 12 dollárért megy. Ugyanaz a csatlakozó típus, ugyanaz a kábel specifikáció papíron. mi a különbség? Minden, ami nem jelenik meg a specifikációs lapon.
Ez az árkülönbség a gyártási döntésekre vezethető vissza, -szálminőség, aramid minőség, érvéghüvely beszerzése, polírozó berendezés, tesztelési protokoll. Ha beszállítókat értékel, vagy saját vonal felállításán gondolkodik, fontos, hogy megértse ezeket a költségtényezőket. Nem azért, mert az olcsóbb mindig rosszabb (néha csak hatékonyabb), hanem mert tudnod kell, hogy valójában mit veszel.
Miért változnak annyira az árak?
A nyersanyagok a termelési költségek 45-55%-át teszik ki. Itt történik a legtöbb költségcsökkentés, és ez többnyire láthatatlan a vásárlók számára.
Fiber mag minőségűaz a nagy. A-minőségű magok a nagyobb gyártóktól, szemben a C vagy D-osztályú magokkal, amelyeket egyes gyárak helyettesítenek. Ellenőrizendő interferométer nélkül-és sok kisebb műveletnél nincs is-a telepítésig nem lehet tudni. Ekkor túlzott veszteséget, rövid átviteli hatótávot, inkonzisztens magátmérőt kap, ami rémálommá teszi a toldást. Láttam az OM3-300-at OM4 címkével. Ez inkább megtörténik, mint amennyit az iparág szeret bevallani.
Aramid rost(A Kevlar csak a DuPont márkaneve) állítólag megvédi a szálat a húzás közbeni húzófeszültségtől. Az igazi aramid pénzbe kerül. A poliészter fonal talán egytizede{2}}annyiba kerül, és szinte semmit sem tesz. Egyes szállítók egyébként is használják. Az ellenőrzés gyors módja: üsd meg a szabaddá vált tincseket egy öngyújtóval. A poliészter megolvad és ég, az aramid nem. Kaptunk olyan kábeleket, amelyek azt állítják, hogy az aramid nem felelt meg a teszten.
A hüvely minőségeközvetlenül befolyásolja az optikai beállítást. Jó érvéghüvelyek specifikációja 1,0 μm koncentrikus. Az olcsók 1,5 μm-en futnak, majd a tesztelés során addig „beállítják”-, amíg véletlenül egy vonalba nem kerülnek a referenciával. Sikerült a mérésen, véletlenszerű párosításkor meghibásodik a terepen. Egyes helyeken újrahasznosított érvéghüvelyeket is használnak, amelyek már átestek egy polírozási cikluson. A kiemelkedés hossza nem megfelelő, a beillesztési veszteség megnő, és hat hónappal később elakadt annak kiderítése, hogy miért vannak problémák a hálózattal.
A kabát anyagával kapcsolatos kérdés kevésbé a költségekre, sokkal inkább a megfelelésre vonatkozik. Az LSZH többe kerül, mint a PVC, de az építési szabályzatok egyre inkább előírják a beltéri futásokhoz. Egyes szállítók LSZH-t ajánlanak és PVC-t szállítanak. Ránézésre nem lehet megállapítani.
Gyártósor-gazdaságtan
Az automatizálási döntés nem bonyolult, ha ismeri a számokat. Körülbelül havi 20 000 csatlakozó alatt a félautomata polírozás kézi összeszereléssel általában értelmesebb, mint a teljes automatizálás. Havi 100 000 felett a teljes automatizálás megtérül. Közben a munkaerőköltségtől és a termékmix stabilitásának mértékétől függ.
A Komax útmutatást tett közzé arról, hogy az automatizálás gazdaságilag indokolttá válik évi 250 000 kábelvég felett (komax.com). Ez követi azt, amit láttunk. A berendezések költségének ugrása a félig{5}}automatizáltról a teljes automatizálásra jelentős-gyakran 300 000 USD vagy több-, és ennek csak a mennyiségben van értelme.
Íme, a matematika, amely valóban számít az automatizálási döntéshez:
| Beállítás | -Csatlakozónkénti költség lebontása | Havi szünet{0}}egyenletes vs. kézi |
|---|---|---|
| Kézi polírozás | 0,50 USD munkadíj + 0,02 USD fogyóeszközök=0,52 USD | - |
| Félig{0}}automata (150 000 USD befektetést feltételezve) | 0,08 USD munkaerő + 0,11 USD felszerelés + 0,02 USD fogyóeszközök=0,21 USD | ~8000 egység |
| Teljes automatizálás (500 000 USD befektetést feltételezve) | 0,02 USD munkaerő + 0,15 USD felszerelés + 0,02 USD fogyóeszközök=0,19 USD | ~25.000 db |
A kézi polírozás és a félig{2}}automatika közötti 0,31 dollár/-$ csatlakozónkénti különbség gyorsan összeadódik. 50 000 havi mennyiségnél 15 500 USD/hó megtakarítást jelent. A berendezés egy év alatt megtérül. 5000 havi mennyiség mellett azonban havi 1550 dollárt takarít meg 150 000 dolláros kiadás mellett. Ez nyolc{16}}év megtérülés. Nincs értelme.
A munkadíjak nagymértékben megváltoztatják ezt a számítást. A fenti számok 15 dollárt feltételeznek óránként. 8 USD/óra áron a manuális tovább használható. 25 dollár/óra áron még a mérsékelt mennyiség is indokolja az automatizálást.
A ténylegesen fontos folyamat részletei

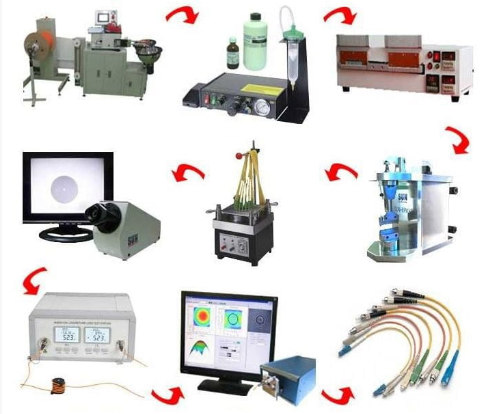

Nem fogom végigmenni mind a tizenkét gyártási lépésen. A legtöbbjük egyszerű, ha megfelelő felszereléssel és képzett kezelőkkel rendelkezik. De három terület okozza a legtöbb minőségi problémát.

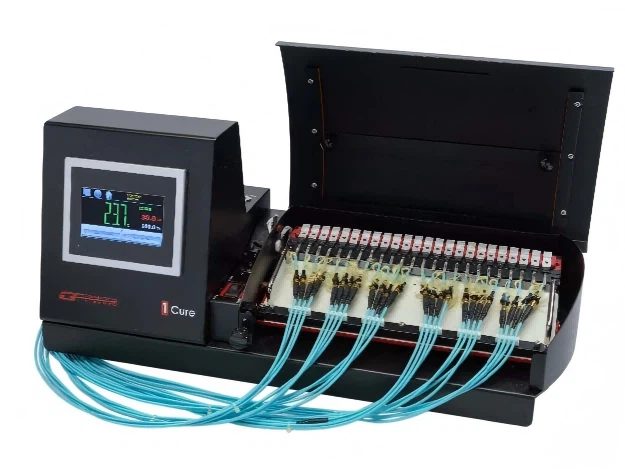

Epoxi kikeményedésEz az a hely, ahol sok csatlakozó tönkremegy, még mielőtt elérnék a polírozást. EPO-TEK 353ND 10:1 kevert, 150 fokon körülbelül egy percig térhálósodik. Akkor láthatja, ha a szín a sárgás-zöldről borostyánsárgára változik. Az Undercure kihúzási hibákat okoz. A túlkezelés törékennyé teszi. A multimode különösen kényes,{11}}a hőlökés megreped a magban. Egyes műveletek -kikeményedést léptetnek (80 foknál indítás, felfutás) ennek megakadályozására, de ehhez programozható sütők szükségesek. A költségvetési sorok kihagyják, és elfogadják a hozamtalálatot.
Az utolsó polírozási lépéstöbbet kihagynak, mint kellene. A gyémánt polírozás elegendő hőt termel ahhoz, hogy megváltoztassa a szálfelület felső 20{4}}30 μm-es törésmutatóját. A CMP iszap eltávolítja a sérült réteget. Hagyja ki, és átmegy a szemrevételezésen-a felület jól néz ki-, de a véletlenszerű párosítási IL-tesztek fokozott veszteséget mutatnak. Nem minden csatlakozó, csak elég ahhoz, hogy terepi problémákat okozzon.
Továbbá: ne tisztítsa alkohollal a CMP után. Állandó foltosodást okoz. 200 kiselejtezett csatlakozóra volt szükségünk, hogy kitaláljuk.
Gumi betét durométerunalmas, de számít. A padok specifikációja a Shore 50-65. Használat közben megkeményednek. A Shore-nál 70+ a geometriai eltérések-görbületi sugara és a rostmagasság elkezd sodródni. A havi csekk elkapja. A legtöbb költségközpontú művelet negyedévente ellenőrzi, ha egyáltalán, és kíváncsi, miért ingadozik a hozamuk.
Minőségi előírások és mit jelentenek a piacra jutás szempontjából
Az IEC 61753-1 B fokozat (átlagos IL Kisebb vagy egyenlő, mint 0,12 dB, max. Kevesebb vagy egyenlő, mint 0,25 dB) a távközlési és adatközponti munka tényleges minimumává vált. A C fokozat (átlaga 0,25 dB vagy annál kisebb) megfelelő a vállalkozások és az egyetemek számára. A D fokozat lakossági.
Ha a produkció nem éri el folyamatosan a B fokozatot, akkor kizárja azokat a szerződéseket, amelyek valóban jól fizetnek. A C fokozatból a B fokozatba való átmenethez szükséges berendezések és folyamatvezérlés 40-60%-kal többe kerül. Nem triviális különbség, de a piacra jutás különbsége nagyobb.
A GR-326 geometriai specifikációi (görbületi sugár, szálmagasság, csúcseltolás) azért számítanak, mert előrejelzik a véletlenszerű párosítási teljesítményt. Egy olyan csatlakozó, amely jól néz ki a szállító fő jumperével szemben, 0,35 dB-t mérhet a telepített üzemhez képest, mert a geometria marginális. Ezért számítanak a 3D interferometriás adatok, és ezért egyes beszállítók nem akarják ezeket megadni.
Egy dologban változott az IEC 2022-es felülvizsgálata: az optikai teljesítmény most elsőbbséget élvez a szemrevételezéssel szemben. A B zónában található csatlakozó kisebb karcokkal szállítható, ha az IL/RL megfelel az előírásoknak. Érdemes tudni, amikor értékeli a szállítói visszautasítási díjra vonatkozó igényeket.
Szállítók értékelése
Anyagokról érdeklődjön. Szálas minőségű, aramid forrás, érvéghüvely szállító. A homályos válaszok vagy a kérdéssel kapcsolatos bosszúság információ.
A tesztelésről . 100% vagy minta kérdez? Csak master jumper vagy véletlenszerű párosítás? Van 3D interferometriájuk, és megosztják az adatokat?
Kérdezzen a hozamról. A kapacitásigények nem sokat jelentenek. Egy 10 000/nap 8%-os selejtezésű sor kevesebb használható terméket szállít, mint egy 6000/nap 2%-os selejtezési arány mellett. És ezek a visszautasított termékek valahol-néha kevésbé igényes ügyfelekhez kerülnek, néha átcímkézve saját márkaként egy másik piacra.
Érdeklődjön a felszerelés évjáratáról. Ezt figyelmen kívül hagyják. 2015-a korszak polírozógépei az eredeti firmware-en nem produkálják ugyanazt az eredményt, mint a jelenlegi, adaptív nyomásszabályozással rendelkező berendezések. A különbség a geometria konzisztenciájában mutatkozik meg.
Ha nem engedik meglátogatni a létesítményt, az is információ.
A kereslet kép
Ez fontos az időzítési döntéseknél. A Corning nyilvánosan kijelentette, hogy a mesterséges intelligencia adatközpontjainak nagyjából tízszer annyi szálra van szükségük, mint a hagyományos buildeknek (corning.com). Az Egyesült Államokban az FTTH kiépítése rekordot döntött a tavalyi évben{10}}10,3 millió otthon telt el, így a teljes lefedettség eléri a 88 millió háztartást. A BEAD-program 42 milliárd dolláros szál{12}}először kötelező. Az MPO/MTP szegmens kétszámjegyű ütemben növekszik.
A berendezések átfutási ideje normalizálódott a 2022-2023 közötti rendetlenség után. A normál cucc most 6-8 hetes. Az MPO mérkőzései továbbra is 10-14 hétig futnak. Ha kapacitást bővít, kezdje el korán a beszerzési folyamatot.
Bottom Line
A 2 dolláros jumper és a 12 dolláros jumper ugyanúgy néz ki. A különbség az anyagminőségben, a folyamatirányításban és a tesztelési szigorúságban van,{3}}amelyek egyike sem jelenik meg az adatlapon. Annak megértése, hogy valójában honnan származnak a termelési költségek, lehetővé teszi, hogy a beszállítókat a jegyzési árak összehasonlítása helyett a lényeges szempontok alapján értékelje.
Akár beszerzésről, akár építkezésről van szó, a kérdések ugyanazok: milyen szálminőség, milyen aramid, milyen érvéghüvely-koncentricitás, milyen vizsgálati protokoll, milyen hozam. Azok a szállítók, akik egyértelműen válaszolnak, mondanak valamit. Azok a beszállítók is mondanak neked valamit, akik nem.
A gyors információfejlődés mai korszakában, legyen szó hatalmas adatátvitelről az adatközpontokban vagy a számtalan háztartásban folyó hálózati hozzáférésről, minden egy látszólag nem feltűnő, mégis kritikus fontosságú összetevőn múlik{0}}patch zsinór (áthidaló vezeték). E kulcsfontosságú alkatrész gyártásának alapplatformjaként a patch cord gyártósor a kommunikációs infrastruktúra kiépítésének létfontosságú küldetését hordozza magában. Ez a cikk a patch zsinórok alapfogalmaiból indul ki, és mélyreható elemzést ad a patch cord gyártósorokról, és átfogó tudásrendszert mutat be az olvasóknak.
