A szálasáp-tálcát úgy tervezték, hogy biztosítson egy helyet az optikai kábelek és az összekötő elemek tárolásához, és megakadályozza azok sérülését vagy helytelen elhelyezését. Azt is nevezik, hogy splice enclosure vagy splice szervező. Ez az eszköz nem tartalmaz műszaki funkciókat, és a kialakítás egyszerű. Ezenkívül nagyon alacsony árat kínál az embereknek. Ugyanakkor a szálas összefűző tálca jelentősége a rostok védelme szempontjából. És a szálas illesztőtálca használatához szükséges készségek nem olyan egyszerűek, mint gondolnád.
Egy ilyen egyszerű szerkezetnél kíváncsi lehet, hogy a szálas illesztőtálca valójában hogyan működik. Íme a működési funkció rövid ismertetése: A bejövő kábelt az illesztési központba hozzák, ahol a kábel külső burkolata le van húzva. A szálakat ezután teljesen hurkolták a tálca körül és egy összekapcsoló tartóba. Különböző tartók állnak rendelkezésre a különböző típusú toldásokhoz. A szálakat ezután illesztik a kimenő kábelre, ha ez egy közbenső pont, vagy a pigtailsre, ha ez egy végpont. Ezeket szintén teljesen hurkolták a tálca körül, majd kivezetik a tálcából.
A telepítési eljárásokat öt lépésre lehet felosztani:
Első lépés: vezesse a szálakat a toldótálcába spirálszállító vagy szálfurációs csövek segítségével, és rögzítse kábelkötegelőkkel.

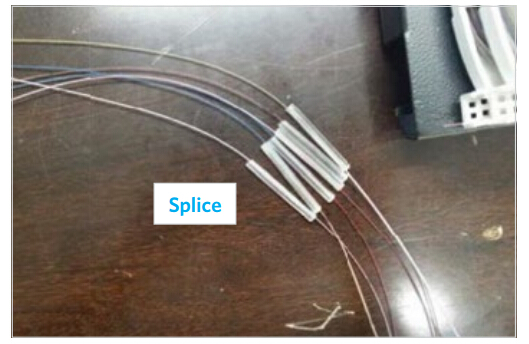

Második lépés: kapcsolja össze a szálakat helyi gyakorlat szerint.
Harmadik lépés: tegye az összekapcsolt szálakat a hüvelytartókba színkód szerint elrendezve.
Negyedik lépés: óvatosan tekerje be a kimenő szálat a tálcába (1. tekercs).
Ötödik lépés, óvatosan tekerje be a bejövő szálat a tálcába (2. tekercs).
A szálas illesztési tálcákat általában egy út közepére helyezik, ahol a kábeleket össze kell kötni, vagy a kábel végén lévő csatlakozási és javítópanel pontokon. Ezenkívül az összeillesztéseket el lehet helyezni egy összekapcsoló tálcába, amelyet azután az összekapcsoló záróelembe helyezhet az OSP (külső üzem) telepítéséhez, vagy egy javítópanel dobozt a helyiségben történő alkalmazáshoz. Ami a beltéri alkalmazást illeti, a szálas toldó tálcákat gyakran beépítik a tapaszpanelekbe, hogy biztosítsák a szálakhoz való csatlakozást.
A szálösszetevők védelmeként a szálas illesztőtálca kétségkívül a leginkább költséghatékony eszköz. Ez az egyszerű kialakítás sok problémát megold a szálkábelek telepítése során. A FOCC különböző formájú összekapcsoló tálcákat kínál, különböző szálkapacitással, versenyképes áron. Ha érdekel, a FOCC jó hely.
