Műszaki információk:
A Planar Lightwave áramkör:
A (PLC) elosztó egyfajta optikai energiagazdálkodási eszköz, amelyet szilícium-dioxid optikai felhasználásával gyártanak
hullámvezető technológia.
Jellemzők:
kis méret, nagy megbízhatóság, széles működési hullámhossz és jó csatorna-csatorna egyenletesség. A PLC-elosztót széles körben használják PON-hálózatokban az optikai jelteljesítmény-felosztás megvalósítására. Minden termék megfelel a GR-1209-CORE és GR-1221-CORE követelményeknek.
Jellemzők:
● Intenzív hullámhossz;
● Alacsony polarizáció a függőségre;
● Kiváló mechanikai;
● Stabilitási Telecordia GR-1221 és GR-1209;
● TLC-tanúsítvánnyal rendelkező alkatrészek, megfelelnek az YD-nek1117-2001;
● Kiváló egységesség;
● Magas polarizációs kioltási arány és kiváló egyenletesség;
● Szálas bemenet: 0,9 mm-es vagy 250 μm-es szál választható;
● Szálkibocsátás: 250 μm csupasz szál (előnyös a toldásnál);
● Corning SMF{0}}e G.657A Fiber.
Alkalmazás:
● szál to a pont (FTTX);
● szál a az otthon (FTTH);
● Passzív optikai hálózatok (PON, GEPON);
● Helyi hálózatok (LAN);
● Kábeltelevízió (CATV);
● Távközlési hálózatok.
Specifikáció:
|
Paraméter |
Port konfiguráció |
||||||
|
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
||
|
Száltípus |
SMF-28e G.657A |
||||||
|
Működési hullámhossz (nm) |
1260~1650 |
||||||
|
Beillesztési veszteség (dB) |
Tipikus |
3.9 |
7.0 |
10.2 |
13.2 |
16.2 |
19.7 |
|
Max |
4.2 |
7.4 |
10.7 |
13.7 |
17.1 |
21.2 |
|
|
Veszteség egyenletessége (dB) |
Max |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2.5 |
|
Megtérülési veszteség (dB) |
Min |
50 |
50 |
50 |
50 |
50 |
50 |
|
PDL(dB) |
Max |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
|
Irányítás (dB) |
Min |
55 |
55 |
55 |
55 |
55 |
55 |
|
Hullámhossz-függő veszteség (dB) |
Max |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.8 |
|
Hőmérsékletfüggő veszteség |
Max |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
1.0 |
|
Üzemi hőmérséklet (fokozat) |
-40~+85 |
||||||
|
Tárolási hőmérséklet (fokozat) |
-40~+85 |
||||||
|
Jegyzet: |
|||||||
Mechanikai méretek:
Rendelési információk:
(1) A konfigurálás a következőket tartalmazza, de nem kizárólagosan: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32, 2x64;
(2) Opcionális csatlakozók: LC, SC, FC, ST;
(3) Az opcionális végfelület: UPC, APC;
(4) Alapértelmezett szálhossz<= 1.5 m can be customized fiber modes are available: single mode, multi-mode;
(5) Opcionális száltípus: G652D, G657A1;
(6) Csomag típusa: acélcső csupasz szál, acélcső nem blokkoló, ABS-dobozok, LGX, egy kis dugó, tálca, alváz.
Nemzetközi hiteles tanúsítvány
Megfelelés a nemzetközi ISO9001, CE, FCC, RoHS szabványoknak. A FOCC szigorú végrehajtása a tervezés, a fejlesztés, a gyártás, a telepítés és a szolgáltatás szabványos irányításának és ellenőrzésének.
● Előny részletei:
(1) Magas környezeti stabilitás
● Alacsony beillesztési veszteség, alacsony polarizációtól függő veszteség, alacsony visszaverődés és jó egyenletesség;
(2) Kiváló minőségű chips
● A fényvesztés nem érzékeny a hullámhosszra, és kielégíti a különböző hullámhosszúságú átviteli igényeket;
(3) Kompakt szerkezet
● Kis méretű, közvetlenül beépíthető különféle átviteli dobozokba, és csak kevés helyet foglal el;
(4) Kiváló csomagolás
● A dizájn és a csomagolás kiváló, hogy biztosítsa a termék jó állapotát.

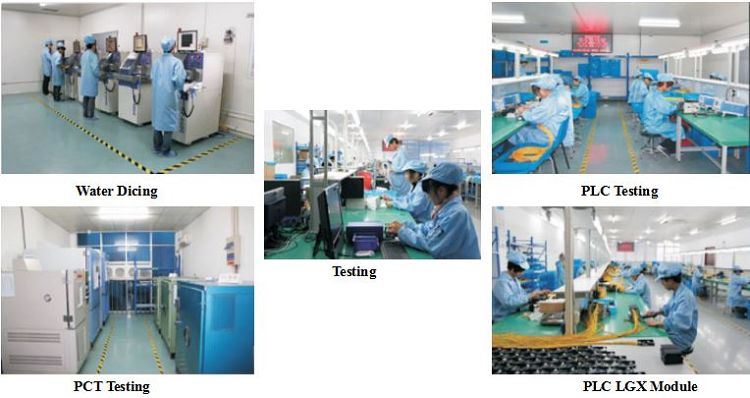

A workshop áttekintése:
A több mint 12,000 négyzetméteres műhelyterületből a pormentes műhely 500 négyzetmétert foglal el, míg a pormentes helyiség 6500 négyzetmétert.
