Moduláris tapasztási megoldások a rugalmas kábelkezeléshez
Mint mindenki számára ismert, az adatközpont kábelkezelése nem olyan egyszerű. Ha a kábeleket először nem sikerül jól kezelni, akkor végül a kábelek kezelése rémálom lesz. Így különösen fontos lehet az adatközpont kábelezésének gyors és hatékony kezelése. A moduláris patching megoldások gyakorlati megoldások a nagy kapacitású kábelezés kezeléséhez. A szálas burkolat, az MTP kazetta és a száladapter panel fontos szerepet játszik a moduláris patching megoldásban. Ez a hozzászólás a kábelkezelésről a moduláris patching megoldásokról szól.
Kulcskomponensek: Fiber adapter, MTP kazetta, FHD szálak
A száladapterekkel előfeszített szál adapterek a köztes összeköttetésként szolgálnak a gerinc és a patching kábelezés között. A leggyakrabban használt száladapter panelek az LC szálas adapter panelek, az SC szálas adapter panelek és az MTP / MPO szálas adapter panelek. Az előző bejegyzésben „A típusú MTP kazetta és B típusú MTP kazetta: Mikor és hol használható? - sokat beszéltem az MTP kazettáról . Tehát itt nem fogok részletesen beszélni róla. Ami a szálkamrákat illeti, például a FOCC szálak (FHD-1UFCE, FHD-2UFCE, FHD-4UFCE), ezek a három FHD szálkamrát 1RU, 2RU és 4RU méretűek. Fekete porszórt SPCC masszív, nagy teherbírású acélból készült, az FHD szálkamrákat toló / húzó funkcióval tervezték, és rugalmas szerelési lehetőségekkel rendelkeznek, amelyek alkalmasak 10G / 40G / 100G kábelezéshez.
1. megoldás: MTP kazetta FHD-szálas burkolattal
Az FHD-1UFCE szálkamra legfeljebb négy MTP / MPO kazettát, nyolc MTP / MPO kazettát, az FHD-4UFCE szálak tizenkét MTP / MPO kazettát tartalmazhat. A 24-szálas MTP LC kazettával párhuzamosan ezeknek a három FHD szálkamrának a maximális szálértéke 96 szál, 192 szál és 288 szál. El tudod képzelni, hogy mennyi értékes helyet tud megtakarítani az Ön számára az adatközpontban? A következő kép a moduláris rendszer jól szervezett kábelezését mutatja be.

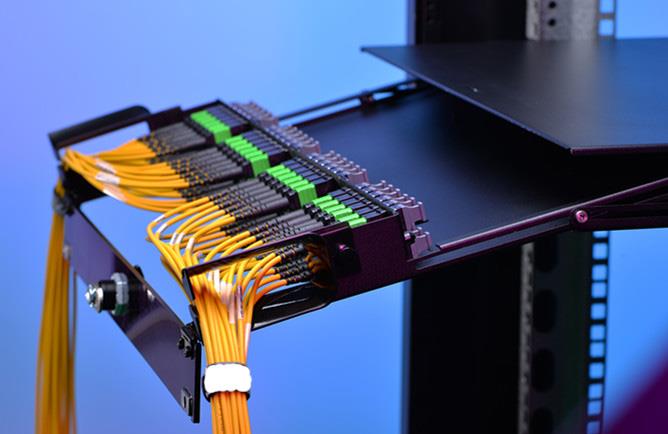

2. megoldás: Fiber adapter panel FHD Fiber Enclosure
Az MTP / MPO kazettákon kívül ezek a három FHD szálas tok is tartalmazhatja a rost adaptereket. Az adapter panelek tartásakor vannak különbségek az MTP / MPO kazetták tárolásakor. Az FHD-1UFCE szálkamra ugyanolyan számú száladapter-panelek elhelyezésén kívül két szálnyílás-kezelő orsót vagy négy optikai csatolótálcát is tartalmazhat. Az FHD-2UFCE szálak két szálnyílás-kezelő orsót vagy nyolc optikai csatolótálcát tudnak tartani, míg az FHD-4UFCE szálkamra két szálnyílás-kezelő orsót vagy tizenkét optikai összekötő tálcát tartalmazhat. Ha úgy dönt, hogy szálnyomó kezelő orsókat használ, segítenek a kábelek kezelésében. Ha úgy dönt, hogy használja az optikai csatolótálcát, akkor segítenek tárolni az összekapcsolt szálas malacokat.
Két moduláris tapasztási megoldás: Mikor kell használni?
Mind a két, a fentiekben tárgyalt szálmoduláris megoldás egyértelműen elmentené az adatközpont helyét vagy telepítési idejét. Melyik megoldást alkalmazza a speciális hálózati telepítésektől. Ha az MTP kábelkötegeit a szabványos patch kábelekkel kell összekötni, akkor az MTP / MPO kazetta használata szálkamrával jó választás lehet. Ha egyszerűbb lenne a rostos patch kábelek csatlakoztatása, akkor a rostadapter-panelek használata a szálkamrával megfelelőbb. Mindegy, hogy melyik megoldást használja, kétségkívül a nagy sűrűségű rugalmas rendszert biztosítják a szál végződések, kapcsolatok és javítások kezeléséhez az adatközpont alkalmazásban, hogy maximalizálják a rack helykihasználását és minimalizálják a padlót.
Megjegyzés : Ha FHD rostkamrát használ MTP / MPO kazettával, akkor a szálrétegek kezelésére szolgáló orsók vagy optikai csatolótálcák nem telepíthetők a ház belsejébe
