Köszönjük, hogy gyárunkkal megvásárolta a rozsdamentes acélból készült rögzített optikai mtp - mtp csomagtartó kábelét 12 szálat 9 mikron. Mint Kína egyik vezető gyártója és szállítója, szívesen látjuk a megrendeléseket is. Kérjen árajánlatot és árajánlatot velünk most.
● Műszaki információk:
A 12 szálas MTP® Multimode patch kábelt az EN50173-5, az ISO / IEC 24764 és a TIA-942 adatközpont-szabványokban meghatározott technológiákat támogató adatközpont-megoldásokra tervezték.
A 12 szálas MTP® patch kábelek támogatják az adatközpont alkalmazását, például 10-40-100 Gigabit Ethernet, 4-8-16G Fibre Channel vagy InfiniBand. 12 szálas MTP® női / női A (vagy C) vezetékes patch kábeleket használnak 12 szálas MTP® kazetták csatlakoztatására. 12 szál MTP® női / női B vezetékes patch kábeleket használnak közvetlen összekötő kábelek között 40 / 100GbE adó-vevők. Az MTP® férfi / női tapasz kábelek lehetővé teszik a csatorna építését MTP® női / női trönkökkel és MTP® csatolómodulokkal. Ha az MTP® kábel MTP®-hez van csatlakoztatva, az egyik MTP® csatlakozónak csapszeggel kell rendelkeznie. A 12 szálas MTP® patch kábel 3,2 mm-es kerek, beltéri névleges kábelt használ.
● Előnyök:
① A szálak egy részét vagy egészét elosztja a csomagtartó kábelében más területekre;
② a csatlakozó egyik végén rögzítették (a férfi típus), és a másik végén nincs tű (női típus);
③ Az MPO / MTP® választása 12 vagy 24 szálas csatlakozófelületen;
④ 100% -os tesztelés;
⑤ A 12/24/36/48/72/96/144-szálakon rendelkezésre álló szálszámlálás;
⑥ Kerek és mini-core kábelszerkezet a kanyar érzékenységének kiküszöbölésére;
⑦ Egymódú (9 / 125μm), többmódú (50 vagy 62,5 / 125μm) és 10Gig rost;
⑧ Opcionális húzószem-design, amely megfelel a különböző telepítési környezetnek.
● Összeszerelési szerkezet:
● Kábel Mechanikai adatok:
| Rost | Jacket Ribbon | |
OFNR | LSZH | ||
Minimális hajlítási sugár (telepítés) | 8 | 3.0mm | 3.0mm |
12 | 3.0mm | 3.0mm | |
Minimális hajlítási sugár (hosszú távú) | 8 | 3.0mm | 3.0mm |
12 | 3.0mm | 3.0mm | |
Maximális szakítószilárdság (telepítés) | 8 | 200N | 200N |
12 | 200N | 200N | |
Maximális szakítószilárdság (hosszú távú) | 8 | 80N | 80N |
12 | 80N | 80N | |
● Kábel Fizikai adatok:
| Rost | Jacket Round | |
OFNR | LSZH | ||
Kábel külső átmérő | 8 | 3.0mm | 3.0mm |
12 | 3.0mm | 3.0mm | |
Súly | 8 | 11.0kg / km | 11.0kg / km |
12 | 13.0kg / km | 13.0kg / km | |
Működési hőmérséklet | 8 | -20 ° C és + 60 ° C között | |
12 | -20 ° C és + 60 ° C között | ||
● Száloptikai jellemzők:
példány | Nadrágos szalag | |||
Fiber típus | OS1 Egymódú | OM1 multiméter | OM2 Multimode | OM3 Multimód |
Hullámhossz | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
Csillapítás | 0,4 / 0,3 | 3.0 / 1.0 | 3.0 / 1.0 | 3.0 / 1.0 |
Sávszélesség | N / A | ≥200 / ≥400 | ≥160 / ≥300 | ≥1500 / ≥300 |
● Az MTP® csatlakozók alapvető megoszlása:
Típus és szín | beszúrás | Optikai | Üzemeltetési |
Egymódú MTP® Elite® csatlakozó | 0,10 dB Tipikus (összes rost) 0,35 dB Maximális (egyszálas) 1 | > 60 dB (8 ° szögben csiszolt) 2 | -40 ° C és 75 ° C között |
Egymódú MTP® Standard csatlakozó | 0,25 dB Jellemző (minden rost) 0,75 dB Maximális (egyszálas) 1 | > 60 dB (8 ° szögben csiszolt) 2 | -40 ° C és 75 ° C között |
Multimode MTP® Standard csatlakozó | 0,25 dB Jellemző (minden rost) 0,75 dB Maximális (egyszálas) 1,3 | > 20 dB (0 ° sík polírozva) 2,3 | -40 ° C és 75 ° C között |
1 IL-teszt az IEC 61300-3-4 szabvány szerint; | |||
● Ajánlott pufferszálas és színkódolt csatlakozók:
Kábeltípus | Egymódú MTP® Elite® | Egymódú MTP® Standard | Multimode MTP® Elite® | Multimode MTP® Standard |
Csupasz szalag |
Mustárszín | Zöld szín | Aqua Color | Bézs színű |
Lapos szalagkábel | ||||
Kábel Ø 2.0mm | ||||
Kábel Ø 3.0mm | ||||
Kábel Ø 3.6mm | ||||
Kábel Ø 4.5mm | ||||
Kábel Ø 5.0mm | ||||
Kábel Ø 5.5mm |
● Tipikus alkalmazások és vezetékes térkép:
● Fizetési és szállítási feltételek:
► Szállítás 7 - 15 munkanapon belül;
► Minimum rendelési mennyiség: 1 db MOQ kérésre;
► Fizetési feltételek: L / C, D / A, D / P, T / T, Western Union, Money Gram;
► Ellátási képesség: 5000 db / havi.
● Szabványos üzemünk:
● Kapcsolódó MPO / MTP® kábel:

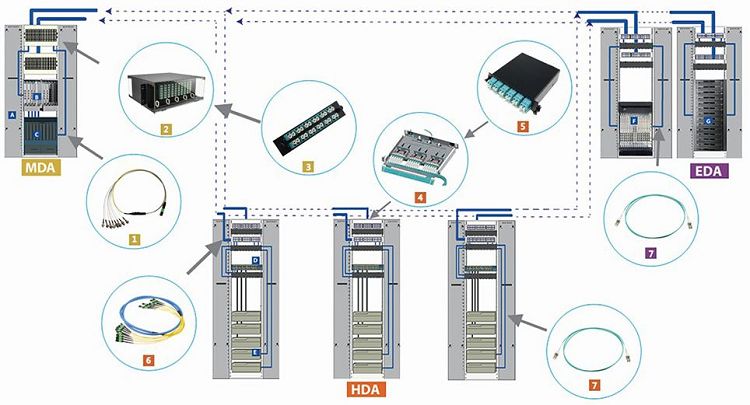

● Nagy sűrűségű MTP® / MPO kábelezési rendszer Dada központban:
● Rendelési információ:
► 1 db az egyedi statikus mentes táska tesztjelentéssel;
► Csatlakozó személyre szabott;
► Kábel testreszabott hossz;
termékleírás | hosszúságban | Huzal térkép |
12 Fiber MPO / MTP® női-női, OS2 | 0-80 méter | Egyenes vezeték |
12 Fiber MPO / MTP® hím-nő, OM2 | 0-80 méter | Egyenes vezeték |
12 Fiber MPO / MTP® Male-Male, OM3 | 0-80 méter | Egyenes vezeték |
12 Fiber MPO / MTP® női-női, OM1 | 0-80 méter | Egyenes B vezeték |
Megjegyzés: Az MPO / MTP® Patch kábelek hosszát mértük végéig.
