SzabadtériSzáloptikai kábel: Típusok, besorolások és alkalmazások
A múlt harmadik negyedévében egy délkelet-ázsiai távközlési szolgáltató beszerzési igazgatója hibajelentést küldött nekem. A tengerparti légi szálakat 2021-ben telepítették, a köpeny elterjedt repedése kevesebb, mint három év alatt. A beszállító ragaszkodott ahhoz, hogy a telepítés során megsértették a hajlítási sugarat. A kezelő az UV stabilizátor készítményre mutatott. A harmadik féltől származó IEC 60794 tesztelés megoldotta: a koromtartalom a specifikáció alatt van.
Ez gyakrabban történik, mint bárki nyilvánosan beismerné.
A kültéri szálkábel kiválasztása négy független dimenziót ölel fel: szerkezeti tervezés, környezeti alkalmazkodás, tűzállóság, szálspecifikáció. Bármelyik hibát téved, és egy 25-évnyi eszköz 5-évnyi fejfájást okoz. Minősítési mátrixot tartunk fenn, amely belsőleg lefedi az éghajlati zónákon átívelő konfigurációkat, a telepítési módszereket és a szálszámot. Az alábbiakban felsoroljuk azokat a részeket, amelyeket megoszthatunk. Szállítói tárgyalási tőkeáttétel, hibaarány-összehasonlítások, regionális ár-benchmarkok – ezek projektspecifikus beszélgetéseket igényelnek.
Valós költségstruktúra: Mi hiányzik az ajánlatkérésekről
A legtöbb vásárló összehasonlítja a kábel méterenkénti árát. Az anyagköltség általában az életciklusra fordított kiadások 20%-a alatti.
2024-es belső modellünk 17 projektből származik Észak-Amerikában, Délkelet-Ázsiában és Dél-Amerikában:
Adatmodell: 50 km gerinc / 96{2}}magos egymódusú
| Költségkategória | Légi (meglévő pólusok) | Közvetlen temetés | csatorna (új) |
|---|---|---|---|
| Kábel anyaga | $138,000 | $215,000 | $156,000 |
| Polgári / Pole bérlet | 485 000 USD (20 év) | $1,890,000 | $2,340,000 |
| Telepítési munka | $267,000 | $412,000 | $178,000 |
| SOR + Megfelelés | $85,000 | $340,000 | $420,000 |
| 20 éves O&M tartalék | $380,000 | $95,000 | $45,000 |
That O&M gap for aerial? Storm damage, vehicle strikes, vegetation, theft. Our Philippines sites average $18,000/km annually in typhoon-season fiber breaks. Direct burial generates almost nothing once complete-unless someone digs through it.
Amit a táblázat nem rögzít: ROW beszerzési idővonalak. Egyes településeken a földalatti engedélyek 18 hónapig húzódnak. A szoros menetrendek miatt néha a légi az egyetlen valós lehetőség, a gazdaságosságon kívül.

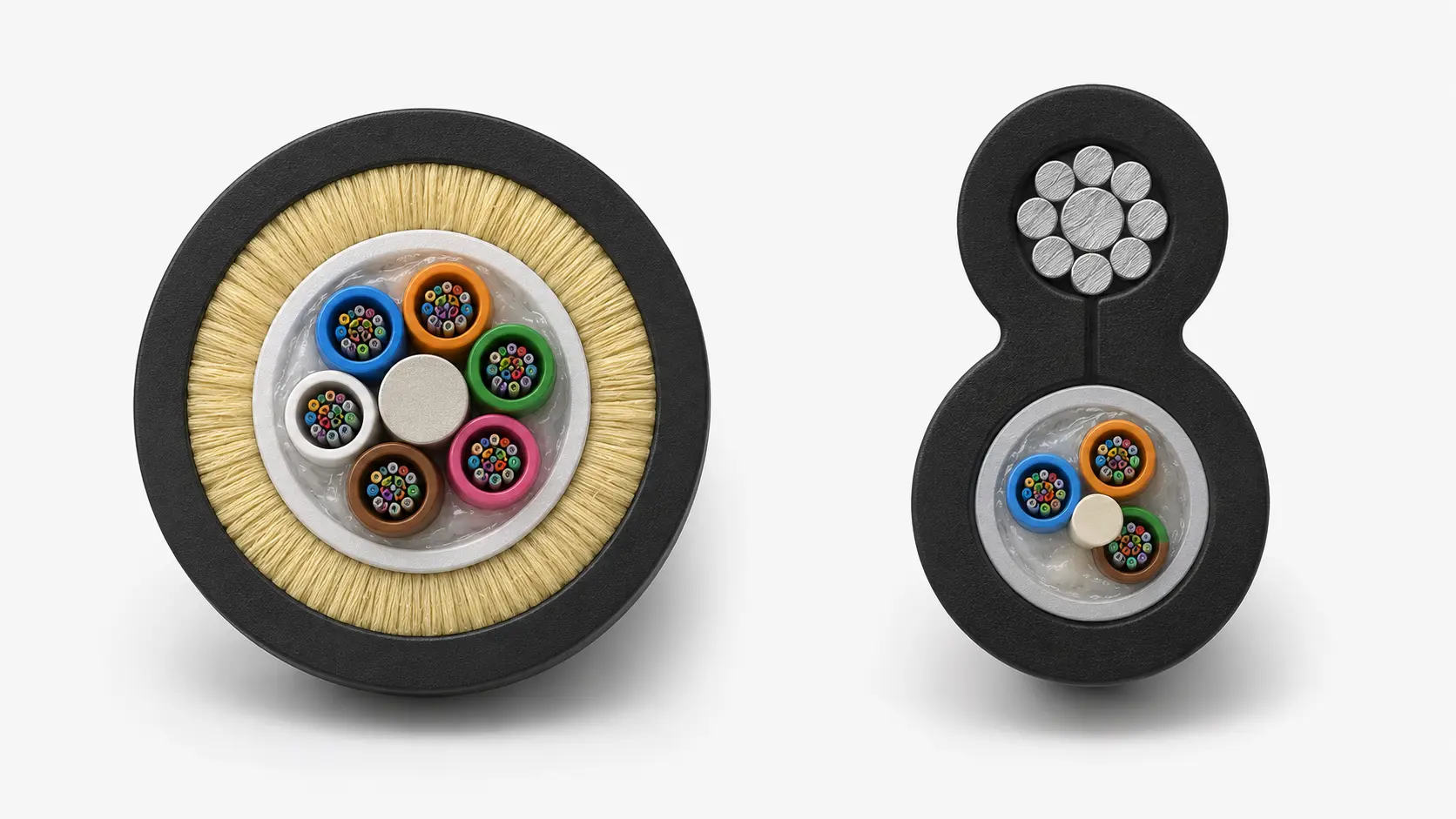

Laza cső, központi cső, mikrokábel
A szerkezeti kialakítás szabályozza a hőmérséklet-ingadozásokra és a mechanikai igénybevételre adott választ.
Laza csőlehetővé teszi a szálak lebegését a vízzel{0}}eltömődött csövek belsejében. Termálbiciklizés? A szál és a kabát egymástól függetlenül mozog. A Corning ALTOS és a CommScope OSP vonalak{3}}mind ezt használják. Légi, temetkezési, légcsatornás munkák.
Központi csőmindent egyetlen alapelemben koncentrál. Kevesebb anyag, nagyobb feszültségkoncentráció. A Belden 2-24 szálopciót kínál itt. Költségérzékeny disztribúció fut.
A mikrokábelek átmérője 40{6}}50%-kal zsugorodik a hagyományos laza csőhöz képest. Mikrocsatornás fúvásra tervezték. A Corning MiniXtend HD 288 szálra megy. A szűk meglévő csatornákkal történő városbővítés kihagyhatja az új vezetékek építését. A mechanikai védelem azonban-nem a nagy igénybevételnek kitett környezetek esetén szenved kárt.
A konkrét konfiguráció a szálak számától, a telepítési módtól és a személyzet képességétől függ. Ezeket a részleteket a tényleges projekteken dolgozzuk át.
Ahol a szerkezet eléri az ütemezést: toldás. Terepi csapataink 1,5-2 óra alatt elkészítik a 144 szálas szalagos lezárásokat. Ugyanez a szám normál laza csőben? Több mint 10 óra. A munkaerő fedezi a telepítési költségek 60-80%-át. Számolj.
Gél-töltött vs. Szárazvíz Blokkolás
Az egyik leggyakoribb kérdés, amit kapok.
Gél-töltött
A géllel-töltött kőolajvegyület minden üregbe kerül. A víznek nincs hova mennie. A tengeralattjárók átkelése, árvízi zónák, tartós víz alá merülés-gél a válasz.
Az illesztési helyeken minden csövet oldószeres tisztításra szorul . 90+ másodperc plusz csövönként. 144-a szál lezárása több mint 100 percet vesz igénybe. Plusz oldószeres logisztika és ártalmatlanítási megfelelőség bizonyos régiókban.
Száraz víz-blokkolás
A szárazvizes{0}}blokkolás szuperabszorbens polimereket használ, amelyek érintkezéskor megduzzadnak. A Sterlite adatok körülbelül 6%-os súlycsökkenést mutatnak a gélhez képest, ami hosszabb húzást tesz lehetővé. Nincs tisztítási lépés-szalag és toldás.
A Dry-nek meghibásodási módja van a gélnek nincs: longitudinális migráció. A gél helyileg vizet tartalmaz még a tok megsértésével is. A száraz SAP felszívja a vizet, majd a nedvesség a szálak irányában halad. A pontsérülés span sérüléssé válik.
A fagyás{0}}a másik probléma. A kanadai projektek azt mutatták, hogy az SAP rideggé válik -40 fokos tél után, és teljesen elvesztette a blokkoló funkciót. A súlyos hideg éghajlat kedvez a gélnek a hosszú távú megbízhatóság érdekében.
Kiválasztási kritériumaink: gél folyamatos víz alá merüléshez, permafrost régiók, újra{0}}belépést igénylő illesztési pontok. Minden más alapértelmezett száraz. A függőleges futtatásoknak száraznak kell lenniük,-a gél lefelé vándorol.
Kabát anyagok: Mit jelent valójában a "PE"?
A kábel jelölése szerint "PE kabát". Nem mondják meg, hogy melyik fajtát.
HDPE maximális ütésállóságot és UV stabilitást biztosít. Közvetlen temetés, tengeralattjáró-adja meg a HDPE-t. Nagyobb a merevség, ami szigorítja a hajlítási sugár határait és bonyolítja a marást.
MDPE egyensúlyba hozza a védelmet a rugalmassággal. A legtöbb antenna- és csatornakábel ezt használja, mert a telepítők könnyebben dolgozhatnak vele.
Degradáció követése
Nyomon követjük a kabát leromlását az éghajlati övezetekben. A sivatagi környezet körülbelül 15 év múlva vált le. A mérsékelt égövi régiók elérik a 25+. életciklus-modellek eltérését.
Minden kültéri PE-kabátnak szüksége van koromra az UV-stabilizáláshoz. Hagyja ki ezt az adalékot, és 2-3 éven belül megreped. A törvényes gyártók tudják ezt. A másodlagos beszállítók és az „egyenértékű” helyettesítők néha nem. Azt a délkelet-ázsiai kudarcot, amit említettem? Korom tartalom.
Szálak kiválasztása: G.652, G.655, G.657
Az ITU{0}}T meghatározza a kategóriákat. A beszerzésnek tudnia kell, hogy valójában mely különbségek számítanak a helyszínen.
- G.652.D
- A globális telepítések több mint 60%-át fedi le. Nulla -diszperzió 1310 nm-en, csillapítás 0,35 dB/km alatt 1550 nm-en. Nincsenek különleges követelmények? Ez az alapértelmezett.
- G.655
- Eltolja a zéró-diszperziót 1550 nm-ről, elnyomva a négy-hullám keveredését a DWDM-ben. Akkor érvényes, ha az optikai hatótávolság meghaladja a 80 km-t.
- G.657
- Érzéketlen a hajlításra-. Az A1 10 mm-es sugarat, az A2 7,5 mm-t, a B3 5 mm-t tesz lehetővé.
Itt van valami, amit a legtöbben hiányolnak: az A1 és az A2 szinte semmi különbséget nem tesz a helyszíni telepítésben. A szerelők valójában nem hajlanak ezekre a szélsőségekre a valódi munka során. Az A2 8-12%-kal többe kerül.
2022-ben vaktesztet végeztünk. Ugyanott, az A1-es és A2-es ejtőkábellel, utána megkérdeztük a személyzetet, hogy észrevettek-e valamit. Nem tudták megmondani.
A B3 5 mm-es sugara az adatközponti patch kábelekhez és az ultra-kompakt házakhoz való. Nem kültéri kábelterület. Az örökölt G.652.D-vel keverve a B3 magában hordozza a módmező-átmérő eltérésének kockázatát,{7}}növekszik az illesztési veszteség. Kültérre A1-et adunk meg. Az A2 prémium nem kifizetődő.
Tűzvédelmi minősítések: OFNP, OFNR, LSZH
Az észak-amerikai NEC és az európai CPR különböző dolgokat mér. Nem cserélhető.
OFNP
Megfelel az NFPA 262 lángterjedési és füstsűrűség tesztnek. Az észak-amerikai adatközpontokban, HVAC-termekben emelt padló alatt szükséges. A lényeg nem a tűzállóság,-hanem az, hogy távol tartsa a tüzet a szellőzőrendszerekből.
OFNR
Megfelel az UL 1666 függőleges lángvizsgálaton. Az épületakna az emeletek között fut. Az OFNP helyettesíti az OFNR-t. A fordított kód megsértését okozza.
LSZH
Égés közben mérgező gázokat kezel. Európai CPR-mandátum. Metrókban, alagutakban, repülőtereken, kórházakban-bárhol, ahol korlátozott a szellőztetés, világszerte szükség van LSZH-ra.
Folyamatosan ugyanazt a hibát látom: LSZH az észak-amerikai plénákhoz, OFNP az európai adatközpontokhoz. Ezek különböző tulajdonságokat mérnek. Az LSZH füstmérgezés. Az OFNP a láng terjedése. A kábel találkozhat az egyikkel, mindkettővel, egyikkel sem.
Az európai DC-knek általában kb. A kórházaknak és a kivezető utaknak B2ca-ra van szükségük.
Hajlítási sugár: Ahol a garancia megszűnik
A gyártók képzése a következőt kalapálja: a hajlítási sugár megsértése garanciális igény megtagadásához vezet.
A szabványok 15-20x kábel külső átmérőjét írnak elő feszültség alatti telepítéskor, amely statikus állapotban 10-15x-re lazul. A pontos számok konstrukciótól függően változnak – ellenőrizze a műszaki adatlapot.
Túl sokszor látták: a telepítő a minimum alá hajlik a könnyebb útválasztás érdekében, az átvételi teszt sikeres, a jelromlás 6-12 hónap múlva jelentkezik. Mire a hibaelhárítás megállapítja a hajlítási sugár problémáját, a garancia érvényét veszti. Telepítési hiba.
Dokumentált tok egy európai egyenáramból: OM4 25 mm-re hajlítva, szemben a minimum 35 mm-rel. Az első teszt rendben. Nyolc hónappal később a 100 Gbps-os kapcsolatok leromlottak. Linkjavításonként 2000 dollár plusz leállási idő.
A 100 láb feletti futásoknál a 8-as ábrát kell alkalmazni, nem pedig az egyszerű tekercseket. Megakadályozza a csavart memória, amely meggörbíti a kábelt, és feszültségpontokat hoz létre a telepítés után.
Beszerzési ellenőrzőpontok
A belső SOP-ból a megosztható részek:
A kabát sűrűsége:az általános „PE” elutasítása. Kifejezetten HDPE vagy MDPE szükséges.
Tesztadatok:utólagos-kábelezési mérések, nem pedig elő-kábelezési adatok. A kábelezés befolyásolja a csillapítást.
UV stabilizálás:erősítse meg a kormot bármilyen kültéri expozíció esetén.
Vízzárás:gél vagy száraz megadása. Ne hagyja a beszállítókra.
Hajlítási sugár:feszített és statikus értékeket kap. Egyes gyártók csak statikus adatokat közölnek.
Tűzállóság:a tényleges megnevezések-OFNP, OFNR, Cca-nem „égésgátló”.
SPC dokumentáció:kötegelt konzisztencia egyetlen-minta teljesítményéhez képest.
A képesítés alapjai. Szállítói egyeztetés, hibaelemzés, alternatív beszerzés-különböző beszélgetések.
Következő lépések
Minden projektnek más az optimális konfigurációja. Beépítési mód, klíma, szálak száma, személyzet képessége, helyi előírások. A változók együttesen határozzák meg a tényleges kiválasztást.
A mérnöki csapat az Ön paraméterei alapján tud konkrétumot feldolgozni. Beszállítók értékelése vagy kiválasztások elvégzése, küldje el a követelményeket.
Kapcsolatfelvételi űrlap vagy közvetlenül a műszaki értékesítéshez.
